鋯莫來(lái)石磚，一般由電熔法制得，也有用燒結(jié)法生產(chǎn)的。燒結(jié)鋯莫來(lái)石磚是采用工業(yè)氧化鋁和鋯英石精礦作為原料，通過(guò)反應(yīng)燒結(jié)工藝，把氧化鋯引入到莫來(lái)石基質(zhì)中制成的特種耐火材料。將氧化鋯引入到莫來(lái)石磚中，利用氧化鋯的相變?cè)鲰g可以大幅度地提高莫來(lái)石材料的高溫力學(xué)性能。氧化鋯對(duì)莫來(lái)石材料的燒結(jié)具有促進(jìn)作用， ZrO 2的加入， 由于低熔點(diǎn)物的產(chǎn)生和空位的形成可以加速Z TM材料的致密化燒結(jié)過(guò)程。當(dāng)ZrO 2的質(zhì)量分?jǐn)?shù)為30%時(shí)， 在1530℃燒成的坯體的相對(duì)理論密度達(dá)到98%， 強(qiáng)度達(dá)378MPa， 韌性達(dá)4.3MPa·m 1/2。

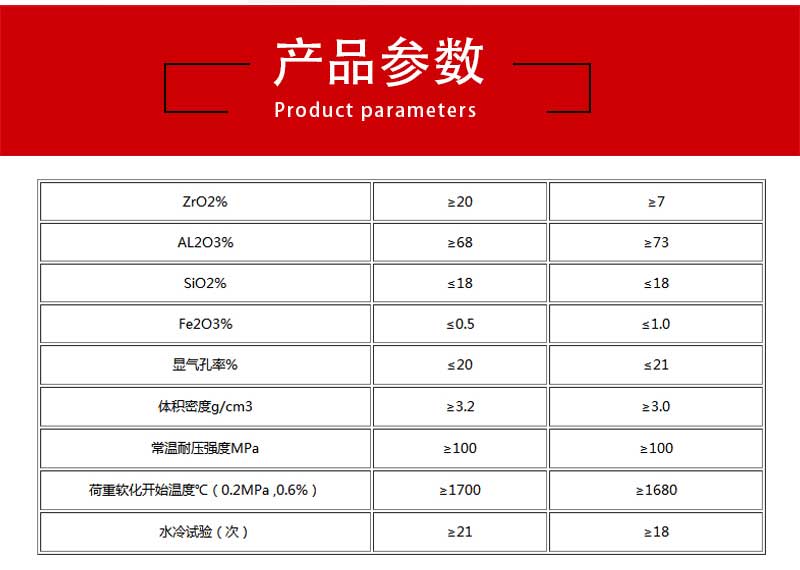

　　鋯質(zhì)磚制品具有晶體結(jié)構(gòu)致密，體積密度高、容重大常溫及高溫下機(jī)械強(qiáng)度高，熱震穩(wěn)定性能好，重?zé)湛s和高溫蠕變小，并具有極高的化學(xué)穩(wěn)定性及抗堿性介質(zhì)侵蝕等特性。
