耐火澆注料施工不是一件簡單的事情，在施工的時候，往往需要我們尋找專業(yè)的施工隊員進(jìn)行施工，然后確保每一個工程都是緊跟隨設(shè)計的，但是其實不然，建造房屋我們都很了解，其實澆注料施工的原理就跟蓋房子的原理是差不多的。只要掌握住竅門，澆注料施工也沒有那么復(fù)雜。

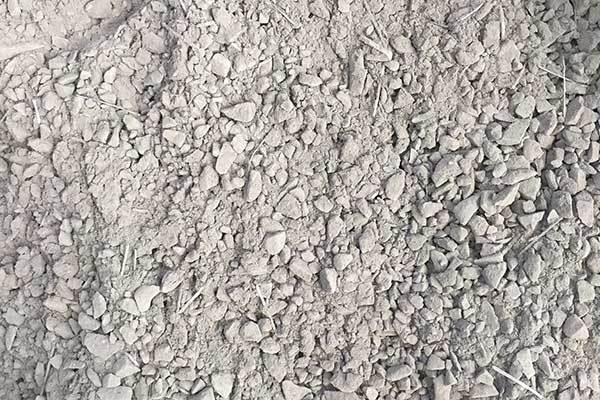

　　耐火澆注料施工工程一般分為攪拌、澆注、養(yǎng)護(hù)三大步驟，而攪拌我們都知道的，必須要有專業(yè)的機(jī)器攪拌，把澆注料混煉在一起，攪拌均勻后加水是澆注料呈現(xiàn)一個濕態(tài)，但是加水的時候就需要我們注意了，加水量一定要恰當(dāng)，不能太多，加水量太多會導(dǎo)致澆注料因水含量過多凝結(jié)不起來，造成易脫落的現(xiàn)象，我們常見的測試澆注料水含量的方法為;判斷攪拌料的水分含量是否合適，可以直接用“手捏成團(tuán)”方法進(jìn)行測試:如果球團(tuán)散開從手縫中流出，則表示含水量過多;如果球團(tuán)開劃，散落，則表示含水量太少，損拌時的用水量應(yīng)根據(jù)產(chǎn)品該明說上的進(jìn)行使用。

　　再者就是澆注料澆注現(xiàn)象，澆注料在澆注之前都是需要支搭模具的，在支措模具之前，一定要把要施工的地方清掃干凈，避免施工部位因灰塵太多，導(dǎo)致澆注料粘結(jié)度不夠出現(xiàn)脫落的現(xiàn)象，而且澆注料在施工得時候也要注意預(yù)留膨脹縫，澆筑料施工前必須檢查錨固件是否焊接牢靠，應(yīng)根據(jù)溫度在500℃以上部位要采用耐熱抓釘。錨固件表面應(yīng)涂以0.5-1mm厚的油漆或用塑料帶包裹，以緩沖受熱后的膨脹力，并將模具內(nèi)雜物清除。新攪拌好的澆注料應(yīng)迅速進(jìn)行澆注，一般應(yīng)在20分鐘內(nèi)澆注完畢。澆注料倒入模具內(nèi)時，應(yīng)及時插入振動棒振搗，振搗要均勻，待澆注料表面翻漿呈流動狀態(tài)時在移動振動棒，移動速度為1-2米/分鐘。拔出振動棒時速度要慢，澆注完畢后未凝結(jié)之前，現(xiàn)場溫度必須保持在5℃以上(5-30℃)，現(xiàn)場溫度低于5℃，必須采取相應(yīng)的升溫保護(hù)措施，否則會造成緩凝，導(dǎo)致產(chǎn)品性能下降。

　　注意事項:①震動后的澆注料表面宜保持自然，不宜用工具抹光，更不允許在表面撒水泥細(xì)粉抹光。②振動棒要有備用，以免在振動棒出現(xiàn)故障時，備用棒能及時啟用。③施工完畢后，施工體24小時內(nèi)，特別是澆注料在硬化之前，嚴(yán)禁挪動、震動或搗打，否則，澆筑體會產(chǎn)生梨紋其至完全破壞。④澆注料應(yīng)連續(xù)施工，因各種原因不能連續(xù)施工時，可留施丁縫，并且留在膨脹縫處，否則施工縫做成麻面，即在澆注料上劃深10mm，寬20mm左右的十字溝，間距100mm左右。然后澆注料養(yǎng)護(hù)步驟，養(yǎng)護(hù)可以說是一個重要的步驤，待澆注料硬化后，需立即用聚乙烯塑料薄膜夏蓋住施工體表面，上面再加蓋濕草袋，以防止水分蒸發(fā)，促使水泥活化。硬化后，一天內(nèi)禁止敲打、震動，根據(jù)硬化情況，一般硬化24-30小時后可以拆模。拆模后，據(jù)需養(yǎng)護(hù)2天，養(yǎng)護(hù)時繼續(xù)加蓋聚乙烯塑料薄膜和濕草袋。氧化3天后，揭去聚乙烯塑料薄膜和漫草袋使?jié)沧Ⅲw在空氣中自然干燥1天，即可烘烤。養(yǎng)護(hù)的好壞直接影響澆注料是否可以正常使用，故我們一定要注意養(yǎng)護(hù)的步驟。
