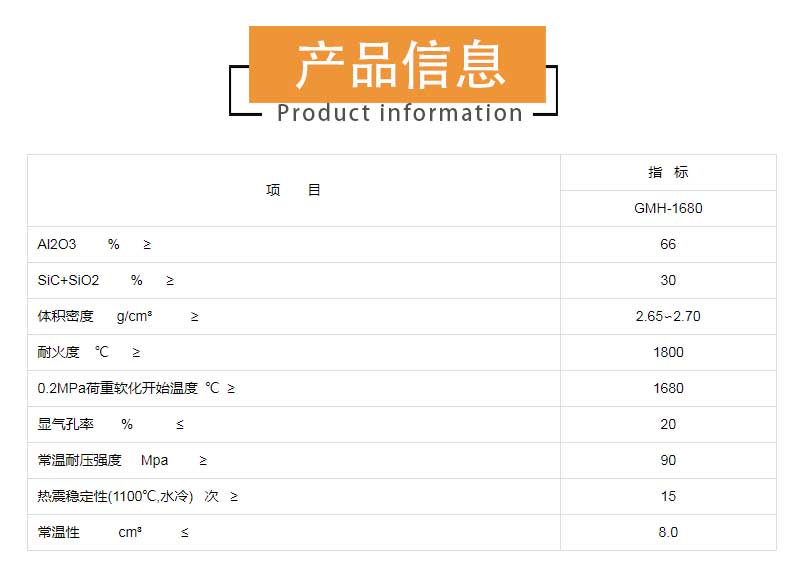

硅莫紅磚特性：

　　(1)制品結(jié)構(gòu)致密，耐磨性好硅莫耐火磚主晶相由硬度高的礦物剛玉(莫氏硬度9.0~9.2)、碳化硅(莫氏硬度9.0~9.5)、莫來石(莫氏硬度7.0~7.5)組成。制品結(jié)構(gòu)致密度高，體積密度普遍在2.7~3.0g/cm3。找耐火材料網(wǎng)根據(jù)資料參考，耐火材料的常溫耐磨性能取決于其強度和結(jié)構(gòu)的致密性，強度和致密度高的材料，耐磨性能較好。水泥回轉(zhuǎn)窯內(nèi)襯長期受物料的滾動磨擦，磨損是耐火材料內(nèi)襯損毀的主要原因之一。硅莫耐火磚的致密度、強度及耐磨性顯著優(yōu)于抗剝落高鋁磚及鎂鋁尖晶石磚。硅莫耐火磚在水泥回轉(zhuǎn)窯次燒成帶、過濾帶等部位使用效果好，以說耐磨性好起了很重要的作用。

　　(2)荷重軟化溫度高，高溫性能好硅莫磚的荷重軟化溫度都在1450℃以上，1650℃以上。不同品牌的制品荷重軟化溫度有一定差異。水泥回轉(zhuǎn)窯內(nèi)襯的不同部位耐火磚面溫度不同，次燒成帶、前過渡帶溫度達1400℃左右，高于燒成帶耐火磚面溫度(因燒成帶有窯皮保護，耐火磚面溫度為900~1000℃)。就這些磚的荷重軟化溫度指標(biāo)也都超過經(jīng)常使用的抗剝落高鋁磚和磷酸鹽高鋁耐火磚(荷重軟化溫度為1300~1520℃)。

　　(3)降低窯體溫度，隔熱性能好硅莫磚的熱導(dǎo)率〔2.3~2.5W(mK)]較堿性制品〔2.69~2.74W/(m"K)]低，因此硅莫磚的隔熱效果比較好。在大型回轉(zhuǎn)窯的次燒成帶、過渡帶、預(yù)熱帶、窯尾、三次風(fēng)管、分解爐等部位用硅莫磚，與堿性磚相比，筒體表面溫度降低100℃以上。
