圓形爐墻在高溫工業窯爐中很常見，如高爐、圓形加熱爐、電爐等。圓形墻體的水平垂直接縫稱為輻射接縫，垂直接縫稱為環形接縫。本文介紹了圓形爐墻砌筑的三種控制方法：

　　(1)以爐殼為基準面的砌筑方法。當爐子直徑較大，爐殼中心線的垂直誤差和半徑誤差滿足爐子形狀的質量要求時，可采用爐殼作為爐墻基準面的砌筑方法。砌筑時，墻體厚度由厚度樣品控制，樣品厚度由墻體厚度和保溫層厚度控制。爐墻的弧度和輻射接縫由弧形樣品控制。使用厚度樣品時，必須與圓形墻體的輻射接縫平行

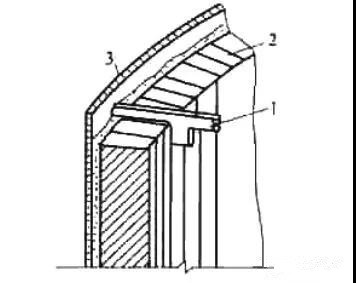

圖1 按爐殼砌筑圓形爐墻

　　(2)半徑規控制方法。當爐子直徑較小時，可采用半徑規控制的砌筑方法，即在中心設置中心控制線，沿中心測量半徑畫一個圓，即可準確控制圓形爐墻的弧度。具體方法是設置中心導管和輪桿，即將中心管固定在爐中心，并在中心管上設置一定長度的旋轉輪桿中心管和輪桿應由具有一定剛度且不易變形的鋼管制成。中心輪桿可以安裝固定在爐子的中心位置，也可以隨著砌體逐段上升，但不得有變形和位移;輪桿應能靈活地升降、旋轉和定位在中心管道上。在砌磚過程中，每砌3~5層磚，應使用輪桿檢查一次。

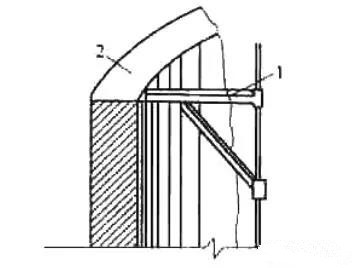

圖2 按半徑規控制法砌筑圓形爐墻

　　在爐子直徑較小的情況下，中心管會阻礙工人按照上述方法操作，經常與中心管發生碰撞，不得不經常檢查和糾正，這是非常不方便的。還有一種簡單的半徑規控制方法，即將十字形木板固定在爐子的上下口，并找到圓心點，一根細鋼絲穿過圓心點，上端固定牢固，下端懸掛一個重物，穿過木板一定長度。這樣，當發生碰撞時，電線可以上下移動而不會斷裂。當外力消除時，懸掛的重物張緊，電線成為中心線，可以隨時測量圓形爐墻的半徑。

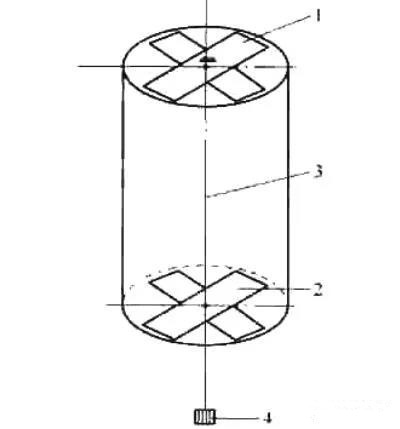

圖3 簡易的半徑規控制法

　　(3)弧形模板控制方法。砌體周圍可根據圓柱體設備的直徑設置4-8個參考點。砌磚時，每個參考點應保持垂直，然后用模板檢查砌體的準確性弧形磚、扇形磚和楔形磚用于圓形爐墻的砌筑。砌筑這些磚時，還需要水平、垂直、灰漿飽滿，不能是三角形接縫。形狀應滿足弧形要求。圓形爐墻的砌筑特點不同于直墻。由于墻體的前線是弧形的，因此不能拉線砌筑，只能采用不同于直爐墻的施工方法。

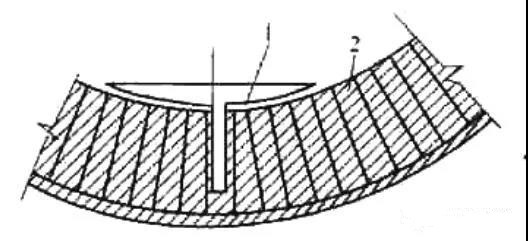

???????圖4 弧形樣板控制法
